1Cr18Ni9Ti 不銹鋼的強(qiáng)度硬度很低(硬度≤187HB)，而塑性很高，具有良好的耐酸性、耐腐蝕性。經(jīng)固溶處理后的機(jī)械性能，屈服強(qiáng)度s0.2≥205MPa，抗拉強(qiáng)度sb≥520MPa，伸長率d5≥40%，收縮率y≥50%，用常規(guī)牌號的硬質(zhì)合金刀具和常規(guī)方法加工很困難，原因是該材料的塑性及韌性較大，容易產(chǎn)生粘刀現(xiàn)象，斷屑困難，同時產(chǎn)生振動，使刀具容易崩刃、磨損。

　　1 刀具材料的選擇

　　根據(jù)1Cr18Ni9Ti不銹鋼的性能及特點(diǎn)，刀具選用我公司生產(chǎn)的硬質(zhì)合金刀片，牌號為YG813。YG813硬質(zhì)合金相當(dāng)于國際標(biāo)準(zhǔn)ISO的K10～K20/M20，密度為14.4g/cm3，硬度為91.5HRA，抗彎強(qiáng)度為2100MPa。該硬質(zhì)合金具有良好的耐磨性、熱硬性、高溫韌性和抗粘接能力，適合于加工高溫合金、不銹鋼、高錳鋼等材料。由于YG813 是一種加有少量稀有難熔金屬碳化物的WC-Co系的合金，組織結(jié)構(gòu)細(xì)密，強(qiáng)度高，適合于粗、精加工(注:該產(chǎn)品曾獲得原冶金部和四川省的“重大科技成果獎 ”)。

　　2 切削用量、刀具角度等參數(shù)的選擇

　　以目前我公司生產(chǎn)的法蘭(圖1)為例，介紹切削用量、刀具角度等參數(shù)的選用。

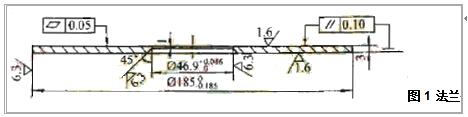

圖1 法蘭

　　1.精加工時切削用量的選擇

　　在切削用量三要素中，切削深度ap和進(jìn)給量f的增大，都會使切削力增大，工件變形增大，并可能引起振動，從而降低加工精度和增大表面粗糙度Ra值。切削速度v增大時，切削力減小，并可減小或避免積屑瘤，有利于加工質(zhì)量和表面質(zhì)量的提高。但在車削時，當(dāng)切削速度v=30～70m/min時，容易產(chǎn)生振動，高于或低于這個范圍，振動呈減弱的趨勢：進(jìn)給量f較小時，振幅較大，隨著f的增加，振幅變?。呵邢魃疃萢p增加，振幅也會增大。根據(jù)以上結(jié)論，精車圖1法蘭時，應(yīng)盡可能地減小切削深度ap，適當(dāng)減小進(jìn)給量f。

　　實(shí)踐表明，切削速度v=15～25m/min，切削深度ap=0.10～0.15mm，進(jìn)給量f=0. 18～0.25mm/r，最后進(jìn)行精細(xì)車時，切削速度v=80～100m/min，切削深度ap=0.01～0.03mm，進(jìn)給量f=0.11～0.16mm/r，可以取得較滿意的效果。

　　2.刀具角度的選擇

　　適當(dāng)加大刀具前角和減小進(jìn)給量，提高切削速度，可以得到帶狀切屑。帶狀切屑的切削力較平穩(wěn)，加工表面較為光潔。由于該工件材料硬度較低，對切削刃的牢固性要求較低，可適當(dāng)加大刀具的后角，減小后刀面與工件加工表面間的摩擦，使切削刃鋒利。刀具角度的選用如圖2所示。

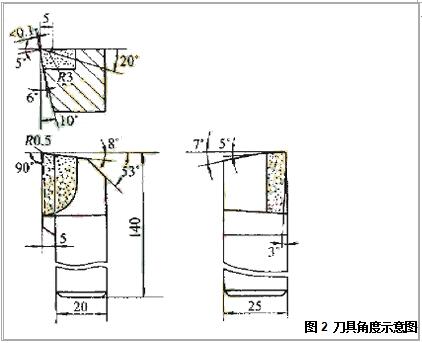

圖2 刀具角度示意圖

　　3.切削液的選擇

　　切削液的作用主要是冷卻和潤滑，以改善切削過程。在精車本工件時，主要是希望提高表面質(zhì)量和減小刀具磨損，因此選用比熱小、流動性差的切削油，它主要作用是潤滑，同時也有一定的冷卻作用。

　　4.工件的安裝

　　按常規(guī)用三爪卡盤夾緊本法蘭工件進(jìn)行切削，很難達(dá)到加工精度，特別是工件的平面度和平行度。因此需要設(shè)計(jì)一套一次性夾具。首先將法蘭毛坯車削好，內(nèi)孔暫鉆 ?18mm 孔，端面和外圓各留0.5mm余量。在精車時先進(jìn)行安裝，將端面外圓車削好，然后進(jìn)行安裝車削內(nèi)孔，基本可以達(dá)到圖紙技術(shù)要求。

您如果對我們的產(chǎn)品感興趣或者有任何的疑問，您可以直接登錄官網(wǎng)：http://ywfenglei.com.cn/給我們留言或直接與我們聯(lián)絡(luò)，我們將在收到您的信息后，會第一時間及時與您聯(lián)絡(luò)， 我們衷心的希望能與各屆朋友合作，攜手未來，共享成功的成果!
