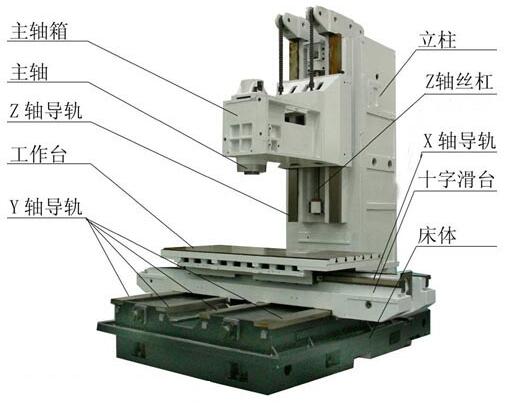

數控加工中心基本結構圖

　　(1)基礎部件

　　(2)主軸組件

　　(3)控制系統

　　(4)伺服系統

　　伺服系統的作用是把來自數控裝置的信號轉換為機床移動部件的運動，其性能是決定機床的加工精度、表面質量和生產效率的主要因素之一。精密車削加工中心普遍采用半閉環、閉環和混合環三種控制方式。

　　(5)自動換刀裝置(ATC)

　　它由刀庫、機械手和驅動機構等部件組成。刀庫是存放加工過程所使用的全部刀具的裝置，常用的有斗笠和圓盤刀庫兩種，當需換刀時，根據數控系統指令，伸出機械手(或通過別的方式)將刀  具從刀庫取出裝入主軸中，有的精密車削加工中心不用機械手而利用土軸箱或刀庫的移動來實現換刀。盡管換刀過程，選刀方式、刀庫結構、機械手類型等各不相同，但都是在數控裝置及可編程序控制器的控制下，由電機和液壓或氣動機構驅動刀庫和機械手實 現刀具的選擇與交換。

　　(6)輔助系統

　　包括潤滑、冷卻、排屑、防護、液壓和隨機檢測系統等部分。輔助系統雖不直接參與切削運動，但對精密車削加工中心的加工效率、加工精度和可靠性起到保障作用，因此，也是數控加工中心不可缺少的部分。

　　(7)自動托盤更換系統
