定制家居加工中心
家居定制型材加工中心PIA
工作臺尺寸：400 * (2500~6500) mm
主軸轉速：20000rpm
切削給進速度：15000 mm/min
重復定位精度：±0.01 mm
產品詳情
產品特點：
1.此產品適合：家居定制、極簡家具的型材鉆孔、銑削、攻牙等加工，可以加工衣柜廚柜拉手、銑型拉手、衣柜極簡門、平開門、推拉門等型材。
2.2.5m以上機型X軸用齒條傳動，2.5以?xún)?nèi)機型X軸用絲桿傳動
3.可根據客戶要求定制不同規格的機型
產品參數：
| 參數表 - PIA | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 2500--6500 |
| Y 軸 | mm | 400 |
| Z 軸 | mm | 400 |
| 主軸 | ||
| 主軸轉速 | rpm | 12000/15000/20000 |
| 主軸錐孔 | / | BT30 φ100 mm(外徑) |
| 刀庫 | ||
| 刀庫形式 | / | 飛碟式 |
| 刀庫容量 | pcs | 16 |
| 相鄰換刀時間 | sec | 3 |
| 移動速度 | ||
| X軸移動 | m/min | 60 |
| Y軸移動 | m/min | 28 |
| Z軸移動 | m/min | 28 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 9 |
| X驅動馬達 | kw | 3.1 |
| Y驅動馬達 | kw | 2.7 |
| Z驅動馬達 | kw | 2.7 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精確度 | mm | 0.05 |
| Y/Z軸定位精確度 | mm | 0.02 |
| 重復定位精確度 | mm | ±0.01/300 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | FANUC/SIEMENS |
| 高度 | mm | 2600 |
| 占地面積 | mm | 4600-9000x2500 |
| 重量 | kg | 7000-11000 |

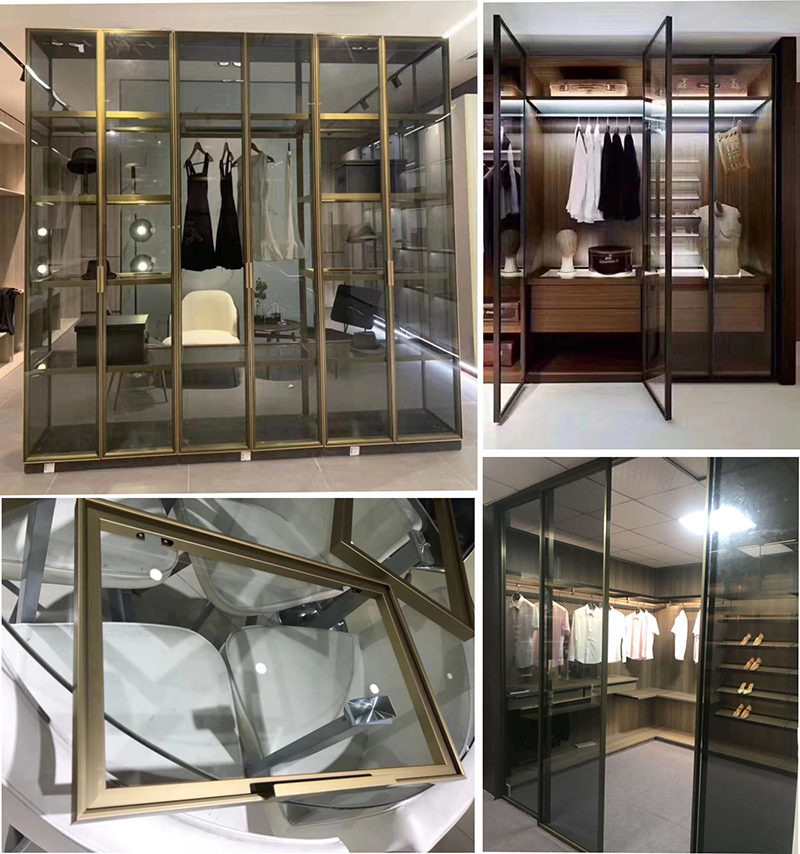

加工實例：
